 通用閥門 >> 通用閥門 >> 角式截止閥

產品編號：
 4221455516
產品名稱：
 角式截止閥
規　　格：
產品備注：
產品類別：
 通用閥門
    產 品 說 明

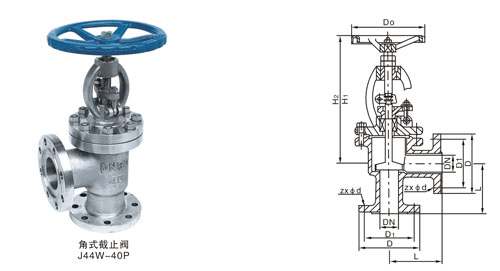

J44W角式截止閥

性能范圍

型號 公稱
壓力		 試驗壓力 工作溫度
(℃)		 適用介質
強度(水) 密封(水)
空氣(MPa)		 低壓密封
空氣(MPa)
J44W-16P(R)
1.6
2.4
1.8
0.6 ≤200 NITRIC ACID
硝酸類
J44W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID
醋酸類
J44W-40P(R) 4.0 6.0 4.4 0.6 ≤200 NITRIC ACID
硝酸類

主要零件材料

零件名稱 材料
閥體、閥蓋 Cf8、CF3、CF8M、CF3M
閥瓣 304、304L、316、316L
閥桿 304、304L、316、316L
閥桿螺母 鋁鐵青銅 Al bronze
手輪 灰鑄鐵、可鍛鑄鐵

主要外形及結構尺寸

DN L D D1 D2 f b zxφd Do H1 H2
20 75 105 75 50 3 16 4xφ14 90 188 205
25 80 115 85 53 3 16 4xφ14 100 250 275
32 90 135 100 66 3 18 4xφ18 120 275 303
40 100 145 110 70 3 18 4xφ18 140 303 343
50 115 160 125 90 3 20 4xφ18 160 310 350
65 145 180 145 117 3 20 4xφ18 180 337 372
80 155 195 160 130 3 22 8xφ18 220 425 490
100 175 215 180 150 3 24 8xφ18 240 435 515
125 200 245 210 173 3 24 8xφ18 280 500 585
150 240 280 240 200 3 24 12xφ23 320 554 640
200 300 335 295 248 3 27 12xφ23 400 718 868
