 通用閥門 >> 通用閥門 >> 插板閥系例

產品編號：
 241540116
產品名稱：
 插板閥系例
規　　格：
產品備注：
產品類別：
 通用閥門
    產 品 說 明
所屬類別： 插板閥系列
產品編號：

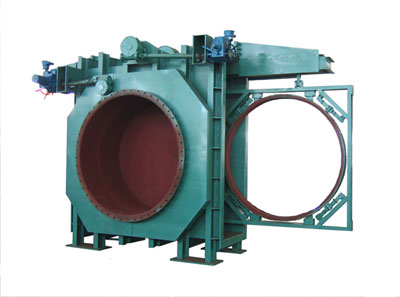

產品名稱：CY9741X-0.5、1、1.5、2.5型電動/液動敞開式插板閥
詳細描述：

功能：該閥適用于冶金、化工、市政系統的煤氣管 道，是一種理想的氣體隔斷設備。

結構特點：  1）該閥采用電動或液動裝置驅動密封與橫移切換（并附 有手動）閥板為浮動式，增加了密封****性，并且橫移輕快。     2）密封采用一臺裝置多點同步夾緊形式，同步性好，****性高。
公稱壓力：0.05、0.1、0.15、0.25MPa
適用介質：臟（凈）煤氣，煙氣，空氣
適用溫度：≤250℃
泄漏率:零
電動裝置：煤氣系統采用防爆電裝
注意事項：閥體上箭頭所表示方向為介質流向。


一、主要性能參數



型號
CCF9/7 44X-0.5
CCF9/7 44X-1
CCF9/7 44X-1.5
CCF9/7 44X-2.5
公稱壓力Mpa
　
0.05
0.1
0.15
0.25
密封試驗壓力Mpa
0.005
0.11
0.165
0.275
強度試驗壓力Mpa
0.075
0.15
0.225
0.375
啟閉時間
液動
≤60s
 驅動源
液動
壓力6MPa
　


　
電動
≤90s
電動
三相380V-50VHZ
使用溫度
-10℃—250℃
適用介質
各種高爐、發生爐、焦爐煤氣、煙塵氣、有毒有害氣體等
泄漏量
零
法蘭連接
符合GB2555-81   PN2.5標準
二、主要零件材料
零件名稱
閥體
閥板
底座
密封材料
主要材料
         碳素鋼、
        碳素鋼
    碳素鋼
硅橡膠
        密封面堆焊
       密封面堆焊
　
　
         不銹鋼
      不銹鋼
　
　
三、維護、保養、安裝和使用注意事項
        1、安裝時介質流向必須按閥門上標示的箭頭方向，管路中冷凝水的流向
也應符合箭頭所示方向。



    2、管道熱脹冷縮、扭曲等原因因素產生的外力不得施加或傳遞到閥門上
而影響閥門的工作性能。
    3、安裝時，應先將閥門水平放置在平臺上，調好中心用底腳螺栓固定好
，然后再與管路連接。
    4、該閥門在啟閉過程中式敞開式，介質外漏，建議在閥前裝蝶閥等控制
設備，以減少閥門啟閉過程中的外泄漏。
    5、該液動敞開式插板閥出廠時已經調試好，一般情況下用戶無需進行調
整。啟閉時注意先公開加緊裝置，時閥板處于浮動位置，然后用橫移裝置操
作，使閥門****啟閉，再用加緊裝置將左右閥體加緊即可。
    6、電動閥門在調試前，必須手動把閥門調整到半開狀態，然后進行通電
試驗，首先查看閥門啟閉方向和松開加緊方向是否正確，如不正確應立即調
整電源相序，使其符合閥門啟閉方向和松開加緊方向，然后方可進行調試。
四、訂貨須知：



1、為了滿足用戶要求，請你在訂貨時寫明完整的閥門型號、規格使用介質和
溫度。對結構長度、適用溫度、閥門材質有特殊要求的請注明。
2、我廠產品配套適用的驅動裝置和控制器，將按合同規定供貨，并可根據用
戶要求，設計制造特殊用途的非標準閥門。
